Vuforia EngineとAR Foundationを組み合わせたARアプリ開発（Unity）

こんにちは！ ISID X（クロス）イノベーション本部オープンイノベーションラボの奥野正寛です。

Unityを使ったARアプリの開発において基本となるAR Foundationと SDKの1つであるVuforia Engineの組み合わせについて紹介します。

はじめに
環境
Vuforia EngineとAR Foudationのターゲット
Vuforia Engineのターゲットへオクルージョン反映
- 完成！
おまけ
最後に・・

はじめに

基本的にUnityのARアプリ開発ではAR FoundationもしくはVuforia Engine等のSDKのどちらかだけを使います。平面トラッキングや画像トラッキングなどはどちらにも備わっていますが、AR FoundationのオクルージョンやVuforia EngineのArea Targetといったそれぞれ独自の機能があり、組み合わせて使いたいことがあります。今回はVuforia EngineとAR Foundationの組み合わせについて以下の構成を試しました。

Vuforia EngineとAR Foundationそれぞれのターゲットを組み合わせる
Vuforia Engineのターゲットで表示したオブジェクトにAR Foundationのオクルージョンを適用

※本記事ではVuforia EngineとAR Foudationの組み合わせについて記載し、環境構築については割愛します。

環境

PC：
- macOS Monterey 12.5
- Unity 2020.3.37
- Vuforia Engine 10.9.3
- AR Foundation 4.1.10
- ARKit XR Plugin 4.1.10
mobile：
- iPad Pro （LiDAR搭載）
- iOS 15.6

Vuforia EngineとAR Foudationのターゲット

トラッキングに利用するターゲット

Vuforia Developer Libraryのドキュメントを参考に、3つのターゲットを組み合わせました。

Vuforia Engine : Area Target , Image Target
AR Foundation : Image

トラッキング用の画像として、本の表紙を利用させていただきました。（どちらもUnity勉強にオススメです）

AR Foundationの構成

以下手順でAR Foundationによる画像トラッキングを構成します。

ヒエラルキーにXR -> AR Session OriginとXR -> AR Sessionをそれぞれ追加
AR Session Originへコンポーネント「AR Tracked Image Manager」を追加

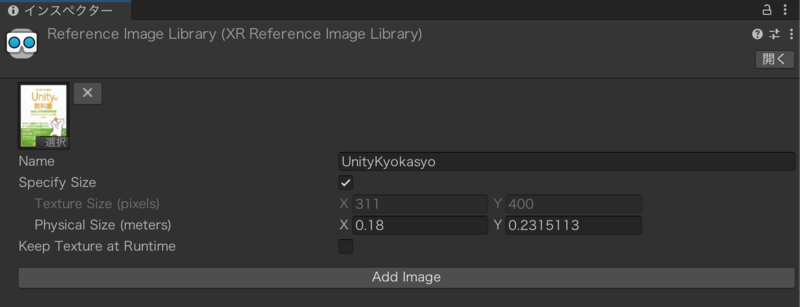

プロジェクトのアセットより作成 -> XR -> Reference Image Library
- Reference Image Libraryへトラッキング用画像を登録（事前に画像ファイルはUnityへインポートしておきます）
- Physical Sizeより実物のサイズを入力
表示させたいオブジェクトのPrefabを作成（今回はCubeという名のPrefabを作成）

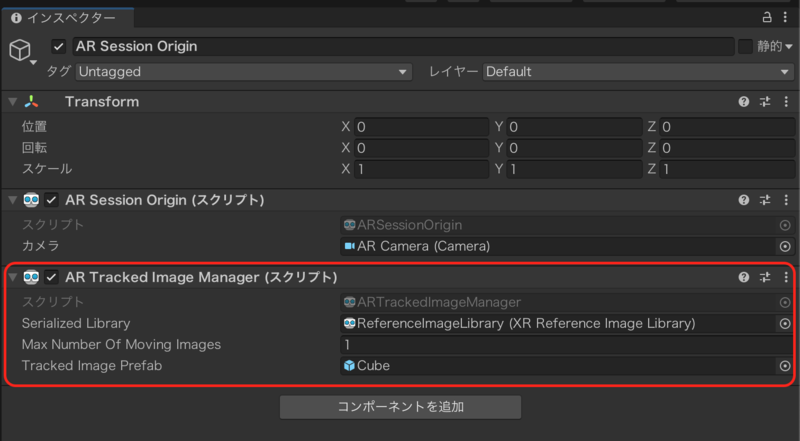

AR Tracked Image Managerへ以下を登録
- Serialized LibraryにReference Image Library
- Tracked Image PrefabにオブジェクトのPrefab

Vuforia Engineの構成

事前に今回利用するImage TargetとArea Targetのデータをインポートしておきます。 Image TargetはVuforia Engine developer portalより、 Area TargetはVuforia Area Target Generatorでデータ作成できます。

以下手順でVuforia Engineを構成します。

ヒエラルキーよりそれぞれのターゲットオブジェクトをAR Foundatinoの構成で追加した AR Session Originの子として追加。ここで大事なのは、本来Vuforai Engineの構成で追加する Vuforia EngineのAR Cameraは追加しないことです。

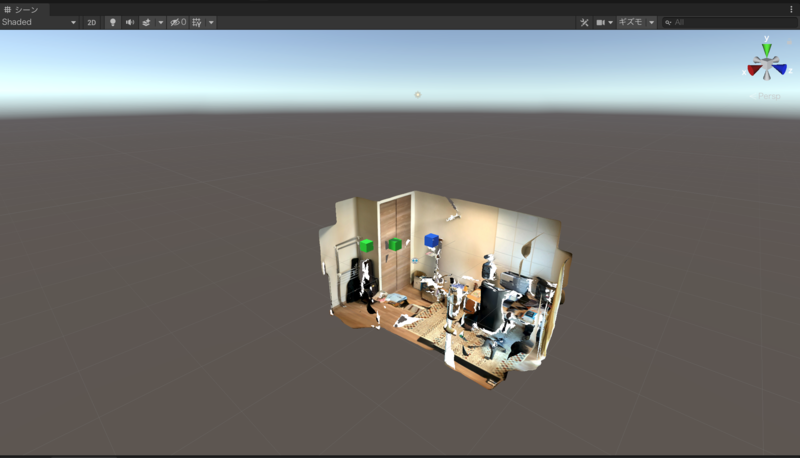

それぞれのターゲットでインポートしておいたターゲットデータを登録シーン上にArea Targetによる空間データ、Image Targetによる画像データが表示されれればOKです。 Area Targetのデータとして筆者の部屋を、iPadのArea Target Generatorでスキャンしたものを使いました。
ヒエラルキーよりそれぞれのターゲットで表示させるオブジェクトをターゲットの子として追加。今回はArea Tagertに緑色のキューブ、Image Targetに青色のキューブを追加しました。

動かしてみた！！

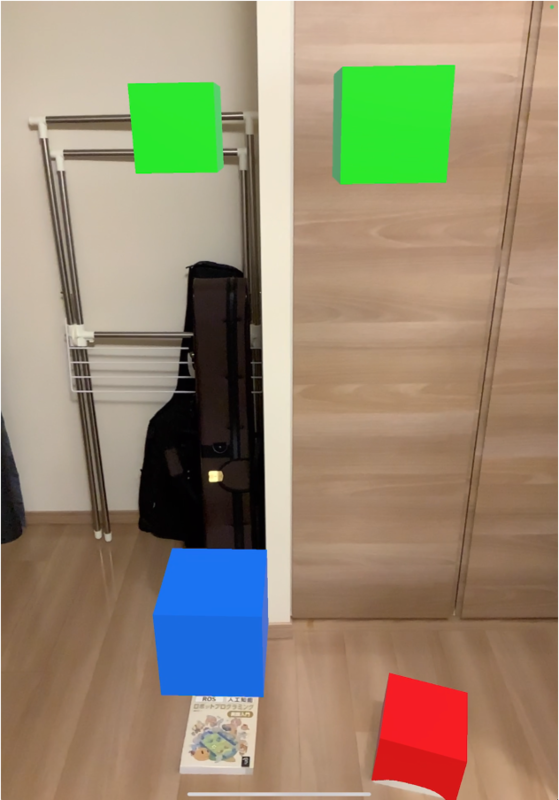

それぞれのターゲットに紐づくオブジェクトが表示されました。 Vuforia EngineとAR Foundationのターゲットが一緒に動くことを確認できました。

Vuforia Area Target：緑色キューブ
Vuforia Image Target：青色キューブ
AR Foundation Image：赤色キューブ

Vuforia Engineのターゲットへオクルージョン反映

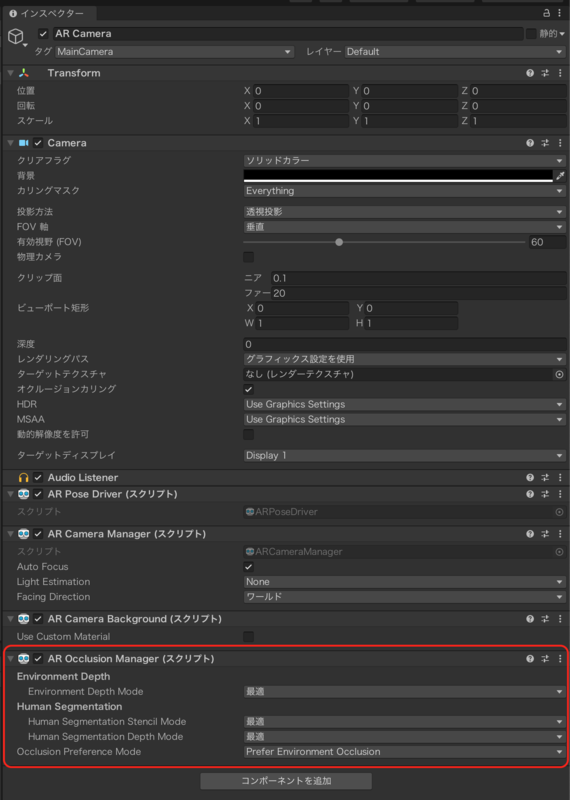

現実に存在する人や物体によってARオブジェクトが隠れるように見せるため、AR Foudationのオクルージョンを使用します。 AR Session Originの子であるAR Cameraへコンポーネント「AR Occlusion Manager」を追加して、それぞれの設定を変更します。今回は全て最適としました。

完成！

全てのオブジェクトに対して人（動画では手）と物体（動画ではポーチ）にオクルージョンが効いています。 Vuforia Engineでトラッキングしている緑色、青色のキューブにもAR Foudationのオクルージョンが反映されることを確認できました。

おまけ

Vuforia EngineのAR Cameraを使った構成にして、AR FoundationのAR Occlusion Managerコンポーネントを追加しても、オクルージョンが反映されるのではないか？と思い試してみましたが、反映されない結果でした。AR Occlusion ManagerはAR FoudationのAR Cameraのみに使えるようです。
